Productomschrijving
- 4 rollen, foto-elektrische positionering, CNC-modellen, geschikt voor het buigen van profielen met verschillende doorsneden.
- Profielen kunnen één keer worden gerolvormd, maar kunnen ook worden herhaald afhankelijk van de behoeften van het buiggieten.
- Buigbare vormen: C-vorm, U-vorm, 3R-vorm, geheel rond, speciale vorm, etc.
- Door de rollen die overeenkomen met de profieldwarsdoorsnede, wordt volgens het principe van driepuntsafronding automatisch de verplaatsing van de middelste rol aangepast, zodat het profiel in de rollen tussen een feed of meerdere feeds het profiel één voor één wordt gevormd de gewenste straal.
- In de spil kunnen voorwaarts en achterwaarts de positionering met hoge precisie worden gegarandeerd (kleiner dan of gelijk aan 0.01 mm), geschikt voor moeilijke boogbuigprocessen met variabele kromming.
- Alle drie de assen zijn actieve assen en hebben allemaal een "anti-kantel"-voorziening.
- Hoge structurele sterkte, goede structurele stabiliteit, bestand tegen bijzonder grote trekkrachten.

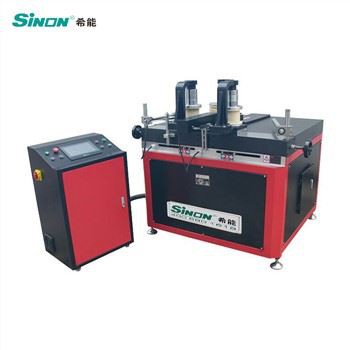

Productafbeeldingen
Productvideo
product specificaties
| Model type | LGW-CNC% 7b% 7b1% 7d% 7dT% 7b% 7b2% 7d% 7d |
| Totale kracht | 4.0 kW |
| Stroomvoorziening | 380V 50hz 3-fase of maatwerk |
| Snelheid van de rol | 0-15 omw/min |
| Maximale diameter van rolvorm | 240 mm |
| Diameter van de rol | 50 mm |
| Vaste hartafstand van de as | 280-600mm verstelbaar |
| Stuwkracht van de Y-as | 13 ton |
| Herhaal de positioneringsnauwkeurigheid van de Y-as-duwer | Kleiner dan of gelijk aan 0.01 mm |
| Maximaal koppel in X-as | 2500N/m |
| Minimale bewerkingsradius | 100 mm |
| Maximale breedte | 120 mm |
| Maximale axiale hoogte | 200 mm |
| Machinegrootte | 1500 mm * 1200 mm * 1400 mm |
| Gewicht | 900 kg |
Product Belangrijkste accessoires
| Naam | Leverancier | Oorsprong |
| Controle systeem | Panasonic | Japan |
| Bedieningsscherm | Weintek | Taiwan |
| Servosysteem | ASTUN | Huiselijk |
| Elektrische componenten | Schneider | Frankrijk |
| Positiedetectieschakelaar | Schneider | Frankrijk |
| Snelheidsreductieapparaat | Supror | Huiselijk |
| Coderingsprogramma | TEP | Huiselijk |
| Rasterschaal | SINO | Huiselijk |
